La startup Singfilm Solar, con sede en Singapur y spin-off de la Universidad Nacional de Singapur (NSU), ha anunciado que ha logrado una eficiencia de conversión de energía del 22,6% para un panel solar de perovskita.
El resultado, que también se incluyó en la versión 64 de las «tablas de eficiencia de células solares» de Progress in Photovoltaics, fue confirmado por el Centro Nacional de Medición y Ensayo de la Industria Fotovoltaica (NPVM) de China. «Estos módulos emplean una estructura p-i-n, en la que la capa de transporte de huecos de tipo p está situada en la parte inferior, directamente debajo de la capa intrínseca de perovskita, y la capa de transporte de electrones de tipo n está en la parte superior», declaró a pv magazine el CEO y fundador de la empresa, Hou Yi.

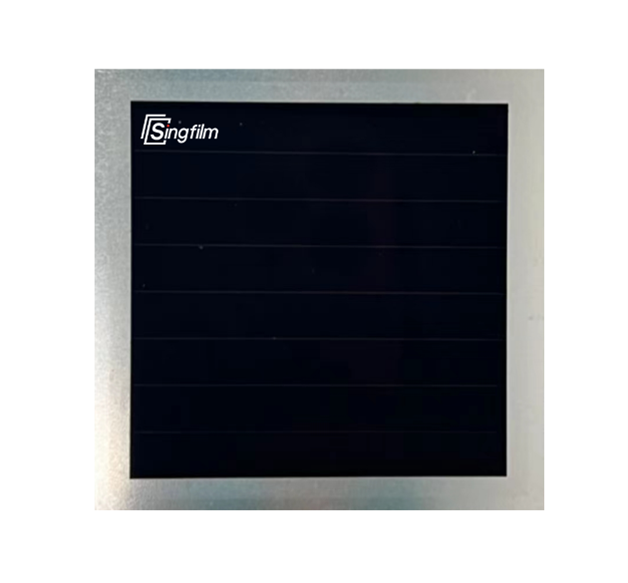

El diseño de los minimódulos incluye ocho subceldas conectadas en serie sobre un sustrato de 55 mm × 55 mm. «La anchura de cada subcélula se ha optimizado meticulosamente a 5,6 mm para garantizar un alto factor de llenado, que es crucial para lograr una alta eficiencia global», añadió Yi. «Cada una de las subcélulas del módulo presenta unas prestaciones impresionantes, con una tensión de circuito abierto de 1,169 V, una corriente de cortocircuito de 25 mA/cm² y un factor de llenado del 77,4%».
Las células solares utilizadas en el panel se basan en la tecnología de preparación industrial cuasimono patentada por la empresa, que permite una producción continua de alto rendimiento en grandes sustratos rígidos y flexibles. «Las pruebas de envejecimiento acelerado han confirmado la durabilidad del producto comercial, estableciendo los módulos de perovskita de tamaño comercial de Singfilm como los primeros en integrar alta eficiencia, estabilidad y fabricabilidad», declaró Yi, sin proporcionar más detalles técnicos.
Las células solares cuasimono se fabrican con silicio fundido sembrado, también conocido como silicio cristalino fundido mono o cuasimono. El proceso cast mono permite producir material de oblea «mono-like» utilizando un horno policristalino modificado y evita costosas inversiones en maquinaria de extracción de lingotes. Las obleas cast-mono son menos susceptibles a la recombinación causada por defectos de boro-oxígeno y tienen la ventaja de una menor degradación inducida por la luz.
En febrero, un grupo de investigación internacional dirigido por Yi fabricó una célula solar de perovskita invertida colocando óxidos de estaño dopados con antimonio (ATOx) de tipo p combinados con carbazol metil-sustituido (Me-4PACz) como capa intermedia entre el absorbedor de perovskita y la capa de transporte de huecos (HTL). Sin embargo, esta tecnología celular no se utilizó para el panel solar de perovskita. Según Yi, esta capa intermedia reduce la disparidad de eficiencia entre las células de perovskita de pequeña y gran superficie. Además, cree que ATOx puede sustituir fácilmente a los óxidos de níquel (NiOx) utilizados habitualmente como material de transporte de huecos.
Este contenido está protegido por derechos de autor y no se puede reutilizar. Si desea cooperar con nosotros y desea reutilizar parte de nuestro contenido, contacte: editors@pv-magazine.com.
Al enviar este formulario, usted acepta que pv magazine utilice sus datos con el fin de publicar su comentario.
Sus datos personales solo se divulgarán o transmitirán a terceros para evitar el filtrado de spam o si es necesario para el mantenimiento técnico del sitio web. Cualquier otra transferencia a terceros no tendrá lugar a menos que esté justificada sobre la base de las regulaciones de protección de datos aplicables o si pv magazine está legalmente obligado a hacerlo.
Puede revocar este consentimiento en cualquier momento con efecto para el futuro, en cuyo caso sus datos personales se eliminarán inmediatamente. De lo contrario, sus datos serán eliminados cuando pv magazine haya procesado su solicitud o si se ha cumplido el propósito del almacenamiento de datos.
Puede encontrar más información sobre privacidad de datos en nuestra Política de protección de datos.
